Một phần số: 20441
Mô tả: 20441-45° METRIC NỮ 24° CONE L.T.
Mã chuyển đổi:
Vật chất: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3 +, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: 45°

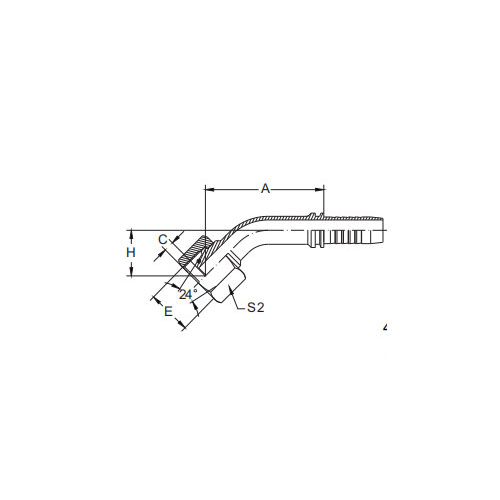

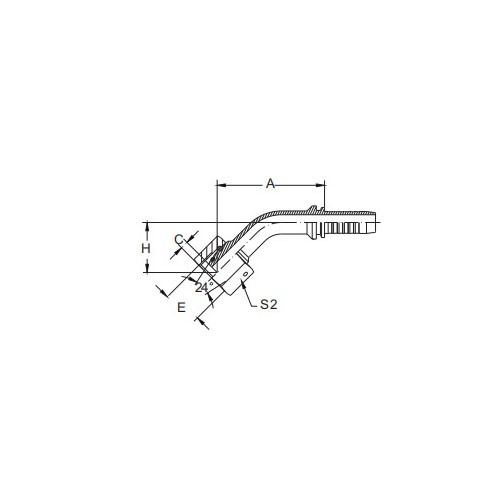

| PHẦN THAM GIA. | CHỦ ĐỀ | HOSEBORE | TUBE.D. | ORING | KÍCH THƯỚC | ||||
| DN | DASH | A | C | H | S2 | ||||
| 20441-12-04 | M12x1.5 | 6 | 4 | 6 | O04.5x1.5 | 36 | 1.1 | 15.1 | 14 |
| 20441-14-04T | M14x1.5 | 6 | 4 | 8 | O06.5x1.5 | 38.1 | 1.1 | 16 | 17 |
| 20441-16-04T | M16x1.5 | 6 | 4 | 10 | O08.0x1.5 | 38.1 | 2 | 16 | 19 |
| 20441-16-05T | M16x1.5 | 8 | 5 | 10 | O08.0x1.5 | 40.3 | 2 | 17 | 19 |
| 20441-16-06 | M16x1.5 | 10 | 6 | 10 | O08.0x1.5 | 40.3 | 1.3 | 17 | 19 |
| 20441-18-05T | M18x1.5 | 8 | 5 | 12 | O10.0x1.5 | 40.3 | 2 | 17 | 22 |
| 20441-18-06T | M18x1.5 | 10 | 6 | 12 | O10.0x1.5 | 45 | 2 | 18.5 | 22 |
| 20441-22-05T | M22x1.5 | 8 | 5 | 15 | O12.0x2.0 | 40.9 | 2.5 | 18 | 27 |
| 20441-22-06T | M22x1.5 | 10 | 6 | 15 | O12.0x2.0 | 42 | 2.5 | 18 | 27 |
| 20441-22-08T | M22x1.5 | 12 | 8 | 15 | O12.0x2.0 | 48.8 | 2.5 | 20 | 27 |
| 20441-26-08T | M26x1.5 | 12 | 8 | 18 | O15.0x2.0 | 47.3 | 2 | 21 | 32 |
| 20441-26-10T | M26x1.5 | 16 | 10 | 18 | O15.0x2.0 | 58 | 2 | 23.5 | 32 |
| 20441-26-12 | M26x1.5 | 20 | 12 | 18 | O15.0x2.0 | 61.4 | 2.5 | 24.6 | 32 |
| 20441-27-10T | M27x1.5 | 16 | 10 | 18 | O15.0x2.0 | 55.1 | 2.5 | 23.5 | 32 |
| 20441-30-10T | M30x2 | 16 | 10 | 22 | O20.0x2.0 | 56.4 | 3 | 24.1 | 36 |
| 20441-30-12T | M30x2 | 20 | 12 | 22 | O20.0x2.0 | 63.2 | 3 | 25.6 | 36 |
| 20441-36-12T | M36x2 | 20 | 12 | 28 | O26.0x2.0 | 61.5 | 3.7 | 25.6 | 41 |
| 20441-36-14T | M36x2 | 22 | 14 | 28 | O26.0x2.0 | 67.9 | 3.7 | 31.6 | 41 |
| 20441-36-16T | M36x2 | 25 | 16 | 28 | O26.0x2.0 | 77.6 | 3.7 | 32 | 41 |
| 20441-45-20T | M45x2 | 32 | 20 | 35 | O32.0x2.5 | 88.7 | 3.5 | 38 | 50 |
| 20441-52-20T | M52x2 | 32 | 20 | 42 | O38.0x2.5 | 90.3 | 4.5 | 38 | 60 |
| 20441-52-24T | M52x2 | 40 | 24 | 42 | O38.0x2.5 | 114.5 | 4.5 | 43.7 | 60 |
20441-45°Metric Nữ 24°Cone L.T.Giới thiệu
Hình nón 24° Nữ theo hệ mét 20441-45° L.T. khớp nối là một bộ phận được thiết kế chính xác để đáp ứng nhu cầu của hệ thống chất lỏng hệ mét, đặc biệt là những hệ thống hoạt động trong điều kiện nhiệt độ thấp. Phụ kiện độc đáo này kết hợp ghế hình nón 24° và được tối ưu hóa cho các ứng dụng nhiệt độ thấp (L.T.), đảm bảo hiệu suất đáng tin cậy ngay cả trong môi trường đóng băng.
Đế hình nón 24° của khớp nối 20441-45° cung cấp vòng đệm an toàn và không bị rò rỉ với bộ phận nam tương ứng. Thiết kế này đảm bảo kết nối chắc chắn có thể chịu được cả sự khắc nghiệt khi vận hành ở nhiệt độ thấp và nhu cầu của hệ thống chất lỏng áp suất cao.
Được sản xuất từ vật liệu chất lượng cao, 20441-45° Metric Female 24° Cone L.T. phụ kiện thể hiện độ bền tuyệt vời và khả năng chống xuống cấp liên quan đến lạnh. Điều này làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng trong kho lạnh, môi trường ngoài trời hoặc bất kỳ tình huống nào khác mà nhiệt độ thấp là mối lo ngại.
Ngoài khả năng bịt kín chắc chắn, khớp nối 20441-45° còn được thiết kế để dễ lắp đặt và tháo rời. Điều này giúp đơn giản hóa quá trình kết nối và ngắt kết nối các dòng chất lỏng, giảm thời gian ngừng hoạt động và nâng cao hiệu quả hoạt động.
Nhìn chung, Hình nón 24° Nữ theo hệ mét 20441-45° L.T. lắp đặt cung cấp một giải pháp đáng tin cậy và hiệu quả cho các hệ thống chất lỏng hệ mét hoạt động trong điều kiện nhiệt độ thấp. Kỹ thuật chính xác, vật liệu chất lượng cao và thiết kế tối ưu hóa cho môi trường lạnh khiến nó trở thành sự bổ sung có giá trị cho bất kỳ hệ thống chất lỏng công nghiệp nào yêu cầu kết nối an toàn và không rò rỉ trong điều kiện khí hậu đầy thách thức.
