Một phần số: 20511
Mô tả: 20511-METRIC NỮ 24° CONE O-RING H.T.
Mã chuyển đổi:
Vật chất: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3 +, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: Thẳng

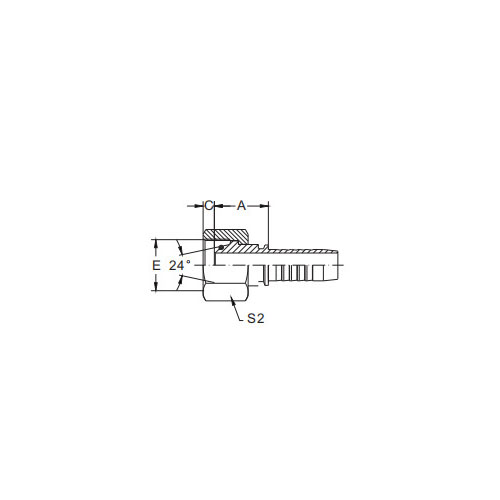

| PHẦN SỐ. | CHỦ ĐỀ E | lỗ khoan vòi | ỐNG OD | O RING | KÍCH THƯỚC | |||
| DN | DASH | A | C | S2 | ||||
| 20511-14-04T | M16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1.5 | 6 | 4 | 10 | O08.0x1.5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1.5 | 10 | 6 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16.3x2.4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16.3x2.4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20.3x2.4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25.3x2.4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25.3x2.4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
20511-Vòng chữ O hình nón 24° nữ H.T. Giới thiệu
Vòng chữ O hình nón 24° dành cho nữ 20511-Metric H.T. khớp nối là một bộ phận được thiết kế chính xác để đáp ứng nhu cầu khắt khe của hệ thống chất lỏng hệ mét. Phụ kiện dành cho nữ này kết hợp đế hình nón 24° và vòng chữ O để kết nối an toàn và không bị rò rỉ.
Ghế hình nón 24° được chế tạo cẩn thận để đảm bảo bịt kín và đáng tin cậy với bộ phận nam tương ứng. Tính năng thiết kế này rất cần thiết để duy trì tính toàn vẹn của chất lỏng trong các ứng dụng áp suất cao.
Việc tích hợp vòng chữ O vào thiết kế của phụ kiện giúp nâng cao hơn nữa khả năng bịt kín của nó. Vòng chữ O tạo ra một rào cản chắc chắn chống rò rỉ, đảm bảo chất lỏng chảy trơn tru và hiệu quả qua hệ thống.
"H.T." trong tên sản phẩm là viết tắt của "Nhiệt độ cao", cho biết phụ kiện này phù hợp để sử dụng trong môi trường có nhiệt độ khắc nghiệt. Mức nhiệt độ cao đảm bảo rằng phụ kiện duy trì hiệu suất bịt kín ngay cả trong những điều kiện khó khăn nhất.
Được sản xuất từ vật liệu chất lượng cao, Vòng chữ O hình nón 24° Nữ 20511-Metric H.T. phụ kiện thể hiện khả năng chống ăn mòn và độ bền tuyệt vời. Nó được thiết kế để đáp ứng nhu cầu của môi trường công nghiệp và duy trì hiệu suất bịt kín theo thời gian.
Ngoài khả năng bịt kín mạnh mẽ, Vòng chữ O hình nón 24° Nữ 20511-Metric H.T. lắp cũng dễ dàng lắp đặt và tháo rời. Tính năng này giúp đơn giản hóa quá trình kết nối và ngắt kết nối các dòng chất lỏng, giảm thời gian ngừng hoạt động và nâng cao hiệu quả hoạt động.
Nhìn chung, Vòng chữ O hình nón 24° dành cho nữ 20511-Metric H.T. phụ kiện cung cấp giải pháp đáng tin cậy và hiệu quả cho các hệ thống chất lỏng hệ mét yêu cầu kết nối an toàn và không rò rỉ trong môi trường nhiệt độ cao, áp suất cao. Kỹ thuật chính xác, vật liệu chất lượng cao và khả năng bịt kín khiến nó trở thành một sự bổ sung có giá trị cho bất kỳ hệ thống chất lỏng công nghiệp nào.
