Phần số:20591
Mô tả:20591-90° METRIC NỮ 24°CONE O-RING H.T.
Mã chuyển đổi:
Chất liệu: Thép Carbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: 90°

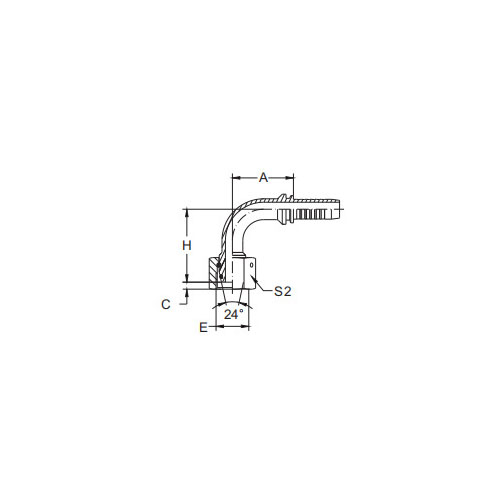

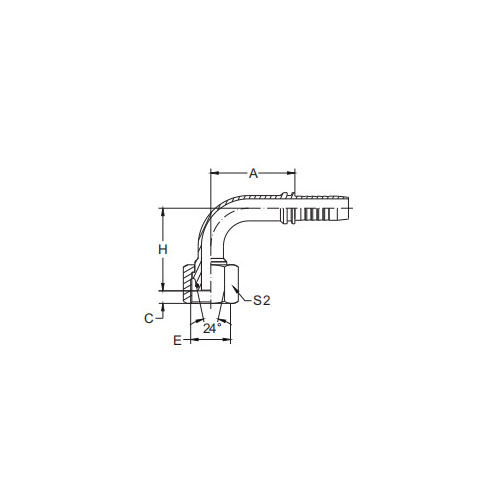

| PHẦN SỐ. | CHỦ ĐỀ E | lỗ khoan vòi | ỐNG OD | O RING | KÍCH THƯỚC | ||||
| DN | DASH | A | C | H | S2 | ||||
| 20591-14-04T | M16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1.5 | 8 | 5 | 10 | O08.0x1.5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1.5 | 16 | 10 | 16 | O13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16.3x2.4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16.3x2.4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20.3x2.4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20.3x2.4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20.3x2.4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25.3x2.4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 109.4 | 6.5 | 100 | 60 |
20591-90°Số liệu Nữ Vòng chữ O hình nón 24°H.T.Giới thiệu
Vòng chữ O hình nón 24° dành cho nữ 20591-90° H.T. khớp nối thể hiện sự tiến bộ tiên tiến trong công nghệ kết nối chất lỏng hệ mét. Phụ kiện này được thiết kế với góc 90° độc đáo và đế hình nón 24° được chế tạo chính xác, cùng nhau đảm bảo kết nối an toàn và không bị rò rỉ.
Ghế hình nón 24° được thiết kế đặc biệt để vừa khít với đối tác nam, mang lại khả năng bịt kín chắc chắn có khả năng chịu được áp suất và nhiệt độ cao. Tính năng này rất cần thiết trong các ứng dụng công nghiệp nơi tính toàn vẹn của chất lỏng là rất quan trọng.
Hơn nữa, việc tích hợp vòng chữ O vào thiết kế sẽ bổ sung thêm một lớp bảo mật. Vòng chữ O tạo ra một rào cản bịt kín giữa đế hình nón và bề mặt giao phối, ngăn chặn rò rỉ hiệu quả và đảm bảo truyền chất lỏng trơn tru.
"H.T." trong tên sản phẩm là viết tắt của "High-Temperature", cho biết phụ kiện này phù hợp để sử dụng trong những môi trường có nhiệt độ khắc nghiệt là một yếu tố. Các vật liệu được sử dụng trong cấu trúc của nó được chọn vì độ ổn định nhiệt tuyệt vời, đảm bảo hiệu suất đáng tin cậy ngay cả trong những điều kiện khắt khe.
Vòng chữ O hình nón 24° dành cho nữ 20591-90° H.T. phụ kiện cũng đáng chú ý vì dễ lắp đặt và tháo rời. Thiết kế của nó cho phép kết nối nhanh chóng và hiệu quả, giảm thiểu thời gian ngừng hoạt động và nâng cao hiệu quả hoạt động.
Tóm lại, Vòng chữ O hình nón 24° dành cho nữ theo hệ mét 20591-90° H.T. phụ kiện cung cấp một giải pháp mạnh mẽ và đáng tin cậy cho các kết nối chất lỏng hệ mét trong môi trường nhiệt độ cao, áp suất cao. Kỹ thuật chính xác, độ ổn định nhiệt và khả năng bịt kín khiến nó trở thành lựa chọn nổi bật cho các ứng dụng công nghiệp nơi an toàn và hiệu suất là tối quan trọng.
