Một phần số: 22691
Mô tả: 22691-90° BSP NỮ 60° CONE SEAL
Mã chuyển đổi:
Vật chất: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: 90°

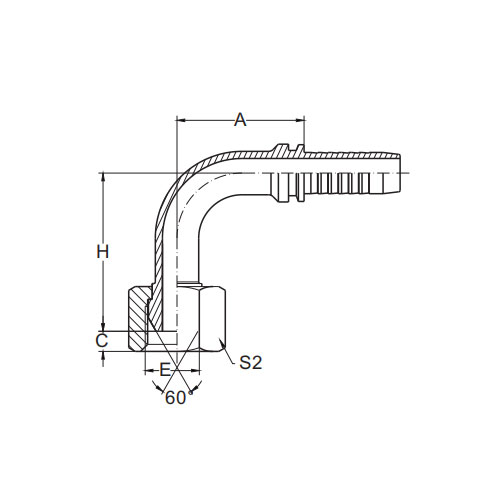

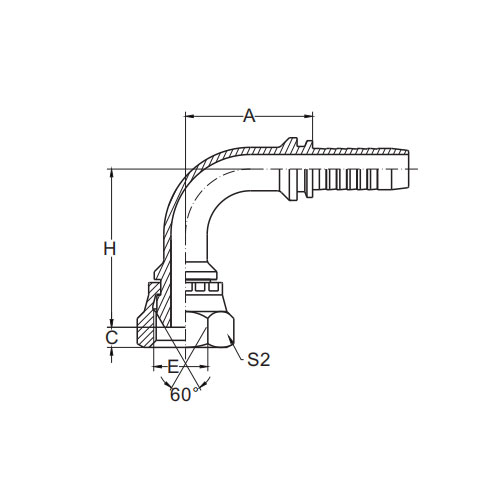

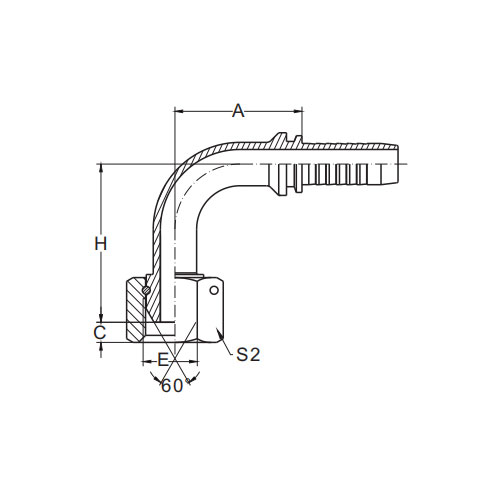

| PHẦN SỐ. | CHỦ ĐỀ E | lỗ khoan vòi | KÍCH THƯỚC | ||||
| DN | DASH | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31,5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34,5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33,5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 .5 | 39,5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40 .7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6,5 | 41,8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6,5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41,5 | 6,5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9,7 | 51,5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9,7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64 .9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65,5 | 10,5 | 63,8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10,5 | 69 .3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 .7 | 10,5 | 73 .8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76 .7 | 10 . 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91,5 | 10 . 1 | 84 .3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109 .4 | 12,5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131,8 | 16 . 1 | 123 .3 | 70 |
22691-90° BSP Con dấu hình nón 60° Nữ Giới thiệu tiếng Anh
Cone Seal 60° Nữ 22691-90° BSP là bộ phận bịt kín được chế tạo chính xác được thiết kế đặc biệt cho các hệ thống Ống Tiêu chuẩn Anh (BSP). Phụ kiện cải tiến này có ren cái 90° cho phép kết nối thẳng và an toàn với ren đực tương ứng, đảm bảo vòng đệm chắc chắn và đáng tin cậy.
Điểm nổi bật của con dấu này là thiết kế hình nón 60°, mang lại diện tích bề mặt bịt kín tuyệt vời và đảm bảo kết nối chặt chẽ và không bị rò rỉ. Hình dạng hình nón cho phép nén đồng đều vật liệu bịt kín, tạo ra lớp bịt kín chắc chắn và bền bỉ, có thể chịu được áp suất và nhiệt độ cao.
Được sản xuất từ vật liệu chất lượng cao, Cone Seal 60° Nữ 22691-90° BSP được chế tạo để tồn tại ngay cả trong những môi trường công nghiệp đòi hỏi khắt khe nhất. Khả năng chống ăn mòn và độ bền của nó đảm bảo hiệu suất đáng tin cậy trong thời gian sử dụng lâu dài.
Khả năng tương thích BSP của bộ phận bịt kín này có nghĩa là nó có thể được tích hợp dễ dàng vào các hệ thống BSP hiện có, loại bỏ nhu cầu sửa đổi hoặc bộ điều hợp phức tạp. Điều này giúp đơn giản hóa quá trình cài đặt và đảm bảo khả năng tương thích với nhiều thành phần BSP.
Cho dù bạn đang làm việc với hệ thống thủy lực, khí nén hay bất kỳ hệ thống dựa trên chất lỏng nào khác, Cone Seal 60° Nữ 22691-90° BSP là sự lựa chọn tuyệt vời cho giải pháp bịt kín an toàn và đáng tin cậy. Quá trình sản xuất chính xác, vật liệu chất lượng cao và khả năng tương thích BSP khiến nó trở thành thành phần đáng tin cậy trong hệ thống chất lỏng công nghiệp, đảm bảo truyền chất lỏng trơn tru và hiệu quả với rủi ro rò rỉ tối thiểu.
