Mã sản phẩm: 2C9/2D9/-RN
Mô tả: BỘ CHUYỂN ĐỔI ỐNG GIẢM KHUỶU TAY DIN 90° CÓ NÚT QUAY
Mã chuyển đổi:
Vật chất: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: Khuỷu tay 90°
| PHẦN SỐ. | CHỦ ĐỀ |
ỐNG OD |
KÍCH THƯỚC | Mpa | |||||||

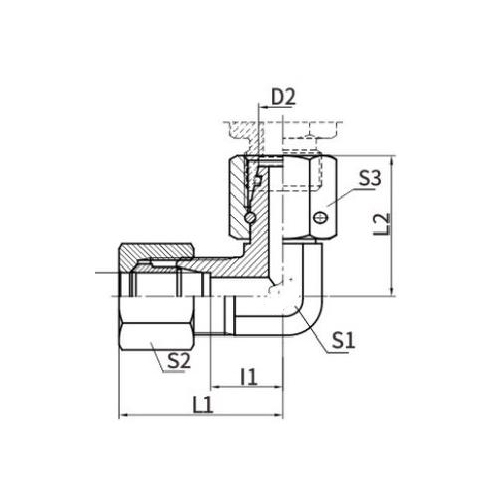

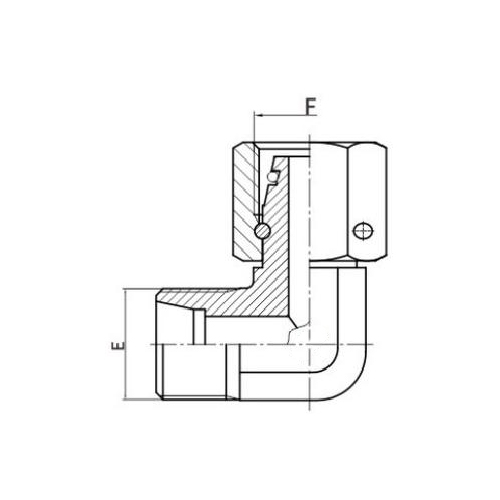

| E | F | D1 | D2 | I1 | L1 | L2 | S1 | S2 | S3 | ||
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
25 L |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 L |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 S |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 S |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
31.5 S |
Bộ chuyển đổi ống giảm khuỷu tay DIN 90° có đai ốc xoay Giới thiệu
Bộ chuyển đổi ống giảm tốc khuỷu tay DIN 90° có đai ốc xoay là một phụ kiện thủy lực chuyên dụng được thiết kế để thực hiện các vòng quay 90 độ trong hệ thống truyền động chất lỏng. Bộ chuyển đổi này tuân thủ các tiêu chuẩn DIN (Deutsches Institut für Normung), đảm bảo khả năng tương thích và hiệu suất của nó trong nhiều môi trường công nghiệp.
Với đai ốc xoay, bộ chuyển đổi này mang đến khả năng lắp đặt và điều chỉnh đặc biệt dễ dàng, đặc biệt là ở những không gian hạn chế hoặc khó tiếp cận. Chức năng xoay của đai ốc giúp căn chỉnh trơn tru và chính xác trong quá trình kết nối.
Được chế tạo từ những vật liệu chắc chắn, bộ chuyển đổi ống giảm khuỷu 90° thể hiện độ bền và khả năng chống ăn mòn vượt trội, khiến nó phù hợp để sử dụng trong các hệ thống chất lỏng áp suất cao. Bộ chuyển đổi duy trì kết nối an toàn, chống rò rỉ, cần thiết cho hoạt động đáng tin cậy của hệ thống thủy lực.
Bộ chuyển đổi này tìm thấy ứng dụng của nó trong các hệ thống thủy lực đa dạng, mở rộng trong các ngành công nghiệp như ô tô, xây dựng và máy móc hạng nặng. Cho dù đó là để kết nối các hệ thống thủy lực công nghiệp phức tạp hay cho các công việc sửa ống nước đơn giản hơn, Bộ chuyển đổi ống giảm tốc khuỷu tay DIN 90° có đai ốc xoay cung cấp một giải pháp hiệu quả và đáng tin cậy cho các kết nối nguồn chất lỏng yêu cầu quay 90 độ.
