Phần số: AJ
Mô tả: JIC MALE 74°CONE TEE
Mã chuyển đổi:
Chất liệu: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: Tee ba chiều

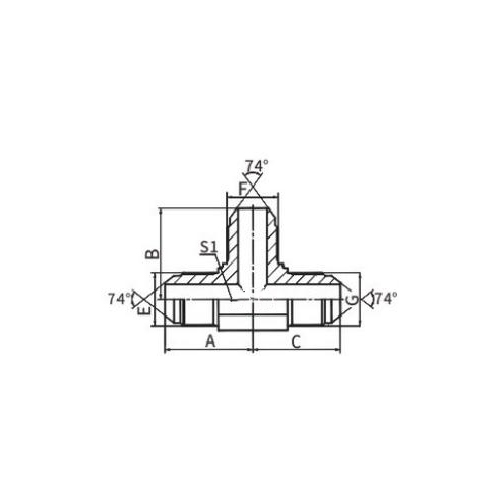

| PHẦN SỐ. | CHỦ ĐỀ | KÍCH THƯỚC | ||||||
| E | F | G | A | B | C | S1 | ||
| AJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16"X20 | 16/9"X18 | 7/16"X20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 16/9"X18 | 7/16"X20 | 16/9"X18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 16/9"X18 | 16/9"X18 | 16/9"X18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4"X16 | 16/9"X18 | 3/4"X16 | 32 | 30 | 32 | 19 | |
| AJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 37.8 | 37.8 | 22 | |
| AJ-12 | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 44.2 | 44.2 | 44.2 | 27 | |
| AJ-16 | 1,5/16"X12 | 1,5/16"X12 | 1,5/16"X12 | 49 | 49 | 49 | 33 | |
| AJ-16-12-16 | 1,5/16"X12 | 1.1/16"X12 | 1,5/16"X12 | 49 | 48 | 49 | 33 | |
| AJ-20 | 1,5/8"X12 | 1,5/8"X12 | 1,5/8"X12 | 56.5 | 56.5 | 56.5 | 41 | |
| AJ-24 | 1.7/8"X12 | 1.7/8"X12 | 1.7/8"X12 | 63 | 63 | 63 | 48 | |
| AJ-32 | 2.1/2"X12 | 2.1/2"X12 | 2.1/2"X12 | 78 | 78 | 78 | 63 | |
Lưu ý: Đai ốc và ống bọc nên được đặt hàng riêng. Đai ốc NB200 và ống bọc NB500 phù hợp với ống đo, đai ốc NB200 và ống bọc NB300 phù hợp với ống inch.
JIC Male 74° Cone Tee là một khớp nối thủy lực phân nhánh theo ba hướng, có đầu nối đực JIC (Hội đồng Công nghiệp Liên hợp) với đế hình nón 74 độ ở mỗi đầu. Khớp nối chữ T này cho phép phân phối hoặc kết hợp dòng chất lỏng theo nhiều hướng trong hệ thống thủy lực.
Ghế hình nón 74 độ của đầu nối JIC đảm bảo bịt kín và chống rò rỉ khi kết nối với các phụ kiện lỗ cắm tương thích. Thiết kế này cung cấp bề mặt tiếp xúc giữa kim loại với kim loại, mang lại kết nối chắc chắn và đáng tin cậy, có thể chịu được áp suất cao mà không bị rò rỉ.
Các phụ kiện JIC Male 74° Cone Tee thường được chế tạo từ vật liệu bền, chẳng hạn như thép cacbon hoặc thép không gỉ, để đảm bảo tuổi thọ và hiệu suất trong các hệ thống thủy lực đòi hỏi khắt khe. Những phụ kiện này thường được mạ kẽm hoặc xử lý bảo vệ khác để tăng cường khả năng chống ăn mòn và kéo dài tuổi thọ sử dụng của chúng.
Cấu hình chữ T của phụ kiện này khiến nó trở nên lý tưởng để sử dụng trong các hệ thống mà chất lỏng cần được phân phối đến nhiều vị trí hoặc kết hợp từ các nguồn khác nhau. Bằng cách cho phép chất lỏng chảy theo ba hướng, JIC Male 74° Cone Tee mang lại tính linh hoạt và hiệu quả trong thiết kế hệ thống thủy lực.
Tóm lại, JIC Male 74° Cone Tee là một khớp nối chắc chắn và chống rò rỉ, cho phép phân phối hoặc kết hợp dòng chất lỏng trong hệ thống thủy lực. Thiết kế kín kim loại với kim loại và kết cấu bền bỉ khiến nó trở thành sự lựa chọn đáng tin cậy cho các ứng dụng năng lượng chất lỏng đòi hỏi khắt khe.
