Mã sản phẩm: 1CN9/1DN9
Mô tả: DIN 90°ELBOW NPT MALE
Mã chuyển đổi:
Chất liệu: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: Khuỷu tay 90°

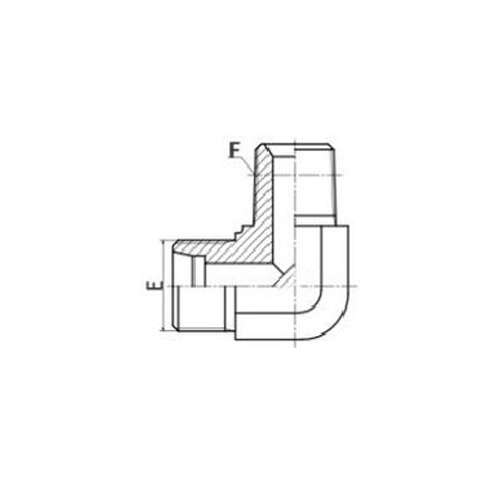

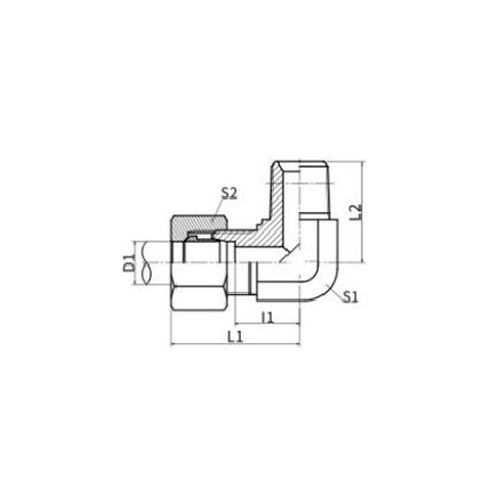

| PHẦN SỐ. | CHỦ ĐỀ | KÍCH THƯỚC | |||||||
| E | F | ỐNG OD | I1 | L1 | L2 | S1 | S2 | ||
| 1CN-08-02LL | M8X1 | Z1/8"X27 | 4 | 11 | 21 | 17 | 10 | 10 | |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 9.5 | 21 | 17 | 10 | 12 | |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 11.5 | 23 | 20 | 12 | 14 | |
| 1CN9-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13 | 28 | 21 | 11 | 14 | |
| 1CN9-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.5 | 30.5 | 25.5 | 14 | 14 | |
| 1CN9-14-04 | M14X1.5 | Z1/4"X18 | 8 | 15.5 | 30.5 | 25.5 | 14 | 17 | |
| 1CN9-16-06 | M16X1.5 | Z3/8"X18 | 10 | 17.5 | 32.5 | 29.5 | 16 | 19 | |
| 1CN9-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19 | 34 | 28 | 19 | 22 | |
| 1CN9-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19 | 34 | 31 | 19 | 22 | |
| 1CN9-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21 | 36 | 36.7 | 22 | 22 | |
| 1CN9-22-06 | M22X1.5 | Z3/8"X18 | 15 | 22 | 37 | 32.5 | 22 | 27 | |
| 1CN9-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22 | 37 | 36.7 | 22 | 27 | |
| 1CN9-26-08 | M26X1.5 | Z1/2"X14 | 18 | 25.5 | 42 | 40 | 27 | 32 | |
| 1CN9-26-12 | M26X1.5 | Z3/4"X14 | 18 | 25.5 | 42 | 44 | 27 | 32 | |
| 1CN9-30-12 | M30X2 | Z3/4"X14 | 22 | 29.3 | 45.8 | 45 | 30 | 36 | |
| 1CN9-30-16 | M30X2 | Z1"X11.5 | 22 | 32 | 50 | 33 | 36 | ||
| 1CN9-36-16 | M36X2 | Z1"X11.5 | 28 | 33.3 | 49.8 | 51.5 | 36 | 41 | |
| 1CN9-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 39.2 | 60.7 | 63 | 48 | 50 | |
| 1CN9-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 44.8 | 67.8 | 65 | 55 | 60 | |
| 1DN9-14-04 | M14X1.5 | Z1/4"X18 | 6 | 17.5 | 32.5 | 25.5 | 14 | 17 | |
| 1DN9-16-04 | M16X1.5 | Z1/4"X18 | 8 | 18.5 | 33.7 | 26.5 | 16 | 19 | |
| 1DN9-18-06 | M18X1.5 | Z3/8"X18 | 10 | 19.5 | 36 | 31 | 19 | 22 | |
| 1DN9-20-04 | M20X1.5 | Z1/4"X18 | 12 | 19.5 | 36 | 28 | 19 | 24 | |
| 1DN9-20-06 | M20X1.5 | Z3/8"X18 | 12 | 19.5 | 36 | 31 | 19 | 24 | |
| 1DN9-22-06 | M22X1.5 | Z3/8"X18 | 14 | 23 | 41 | 32.5 | 22 | 27 | |
| 1DN9-22-08 | M22X1.5 | Z1/2"X14 | 14 | 23 | 41 | 36.7 | 22 | 27 | |
| 1DN9-24-06 | M24X1.5 | Z3/8"X18 | 16 | 24 | 42.5 | 33.5 | 24 | 30 | |
| 1DN9-24-08 | M24X1.5 | Z1/2"X14 | 16 | 24 | 42.5 | 37.5 | 24 | 30 | |
| 1DN9-30-08 | M30X2 | Z1/2"X14 | 20 | 28 | 49.8 | 41 | 30 | 36 | |
| 1DN9-30-12 | M30X2 | Z3/4"X14 | 20 | 28 | 49.8 | 45 | 30 | 36 | |
| 1DN9-36-12 | M36X2 | Z3/4"X14 | 25 | 32.8 | 56.8 | 49 | 36 | 46 | |
| 1DN9-36-16 | M36X2 | Z1"X11.5 | 25 | 32.8 | 56.8 | 51.5 | 36 | 46 | |
| 1DN9-42-16 | M42X2 | Z1"X11.5 | 30 | 36.2 | 62.7 | 54.5 | 41 | 50 | |
| 1DN9-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.2 | 62.7 | 54.5 | 41 | 50 | |
| 1DN9-52-20 | M52X2 | Z1.1/4"X11.5 | 38 | 45.8 | 76.8 | 65 | 55 | 60 | |
| 1DN9-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 45.8 | 76.8 | 65 | 55 | 60 | |
Giới thiệu DIN 90° Khuỷu tay NPT Nam
DIN 90° Elbow NPT Male là phụ kiện đường ống tuân theo các tiêu chuẩn của Deutsches Institut für Normung (DIN), có khả năng uốn cong 90 độ và kết nối ren ống quốc gia (NPT) nam. Loại khuỷu tay này thường được sử dụng trong các hệ thống đường ống để thay đổi hướng dòng chảy 90 độ, trong khi kết nối nam NPT cho phép dễ dàng gắn vào các phụ kiện hoặc cổng NPT nữ.
DIN 90° Elbow NPT Male được thiết kế để sử dụng trong nhiều ứng dụng hệ thống ống nước công nghiệp, thương mại và dân dụng. Nó thường được làm từ các vật liệu bền như đồng thau, thép hoặc thép không gỉ, đảm bảo tuổi thọ và khả năng chống ăn mòn. Kích thước và thông số ren của khuỷu tay tuân thủ nghiêm ngặt các tiêu chuẩn DIN, đảm bảo tính tương thích và độ tin cậy trong hệ thống đường ống.
Ren NPT ở đầu đực của khuỷu tay đảm bảo vừa khít và an toàn, ngăn ngừa rò rỉ và duy trì tính toàn vẹn của hệ thống. Loại phụ kiện này thường được sử dụng trong các ứng dụng nhiệt độ và áp suất cao, trong đó kết nối chắc chắn và chống rò rỉ là rất quan trọng.
Cho dù bạn đang làm việc trên một hệ thống đường ống công nghiệp phức tạp hay một dự án hệ thống ống nước gia đình đơn giản, DIN 90° Elbow NPT Male cung cấp giải pháp tiêu chuẩn và đáng tin cậy để thay đổi hướng dòng chất lỏng.
