Phần số: 1CN/1DN
Mô tả: DIN METRIC MALE 24°L .T./NPT MALE 60°
Mã chuyển đổi:
Vật chất: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: Thẳng

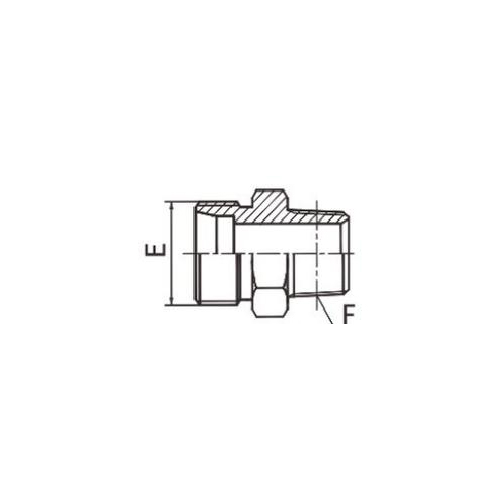

| PHẦN SỐ. | CHỦ ĐỀ | KÍCH THƯỚC | |||||
| E | F | ỐNG OD | 11 | L1 | S1 | S2 | |
| 1CN-08-O2LL | M8X1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1CN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1CN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1CN-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1CN-16-06 | M16X1.5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1CN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1CN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1CN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1CN-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1CN-22-20 | M22X1.5 | Z1.1/4"X11.5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1CN-26-08 | M26X1.5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1CN-26-12 | M26X1.5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1CN-36-16 | M36X2 | Z1"X11.5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1CN-36-20 | M36X2 | Z1.1/4"X11.5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1CN-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1CN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1CN-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1DN-14-04 | M14X1.5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1DN-16-04 | M16X1.5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1DN-18-04 | M18X1.5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1DN-18-06 | M18X1.5 | 73/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1DN-20-04 | M20X1.5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1DN-20-06 | M20X1.5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1DN-20-08 | M20X1.5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1DN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1DN-24-08 | M24X1.5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1DN-36-16 | M36X2 | Z1"X11.5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1DN-42-16 | M42X2 | Z1"X11.5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1DN-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1DN-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 39.8 | 70.8 | 55 | 60 |
Dòng sản phẩm nhẹ DIN Metric Nam 24° / NPT Nam Giới thiệu lắp hình nón 60°
Bộ nối hình nón 24° DIN Metric Male / NPT Male 60° là một phụ kiện thủy lực kết hợp hai loại kết nối khác nhau thành một bộ chuyển đổi tiện lợi. Ở một đầu, nó có đầu nối DIN Metric Male với ghế hình nón 24 độ, được thiết kế để sử dụng với các thiết bị và ống thủy lực dòng nhẹ. Kiểu kết nối này thường thấy trong các hệ thống thủy lực kiểu Châu Âu.
Ở đầu bên kia, phụ kiện có đầu nối NPT Male với đế hình nón 60 độ, tương thích với các tiêu chuẩn National Pipe Thread (NPT) thường được sử dụng ở Bắc Mỹ. Hình nón 60 độ cung cấp một vòng đệm an toàn, chống rò rỉ khi kết hợp với khớp nối cái tương ứng.
Bộ chuyển đổi này thường được chế tạo từ các vật liệu bền như thép hoặc đồng thau, đảm bảo hiệu suất lâu dài và khả năng chống ăn mòn. Việc gia công và ren chính xác của khớp nối đảm bảo kết nối chặt chẽ, không rò rỉ, rất quan trọng để duy trì tính toàn vẹn của hệ thống và ngăn ngừa thất thoát chất lỏng.
Bộ lắp hình nón 24° Nam 24° DIN Metric / NPT Nam 60° tìm thấy ứng dụng của nó trong các hệ thống công nghiệp và thủy lực khác nhau, nơi phát sinh nhu cầu thích ứng giữa các tiêu chuẩn kết nối khác nhau. Cho dù trong ngành công nghiệp ô tô, xây dựng hay máy móc hạng nặng, phụ kiện này cung cấp giải pháp linh hoạt và đáng tin cậy để kết nối các đường thủy lực.
