Phần số: 1CN
Mô tả: 1CN METRIC MALE 24° L .T. /NPT NAM 60°
Mã chuyển đổi:
Vật chất: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: Thẳng

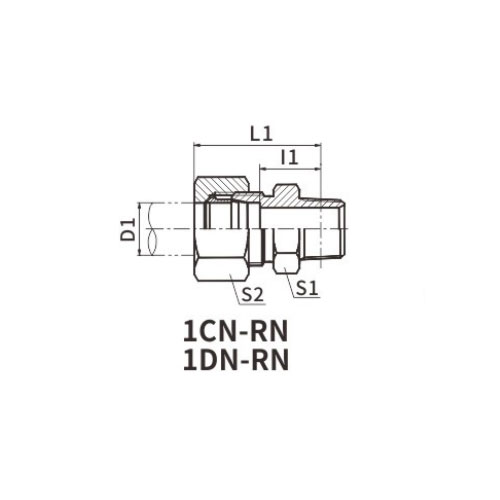

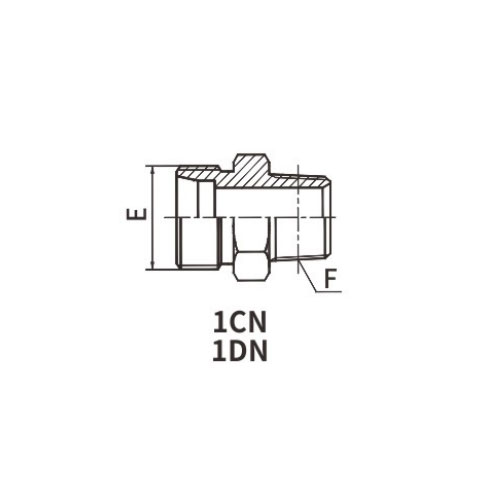

| PHẦN KHÔNG | CHỦ ĐỀ | ỐNG OD | KÍCH THƯỚC | ||||
| E | F | 11 | L1 | S1 | S2 | ||
| 1CN-08-O2LL | M8X1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1CN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1CN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1CN-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1CN-16-06 | M16X1.5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1CN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1CN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1CN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1CN-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1CN-22-20 | M22X1.5 | Z1.1/4"X11.5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1CN-26-08 | M26X1.5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1CN-26-12 | M26X1.5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1CN-36-16 | M36X2 | Z1"X11.5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1CN-36-20 | M36X2 | Z1.1/4"X11.5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1CN-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1CN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1CN-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1DN-14-04 | M14X1.5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1DN-16-04 | M16X1.5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1DN-18-04 | M18X1.5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1DN-18-06 | M18X1.5 | 73/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1DN-20-04 | M20X1.5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1DN-20-06 | M20X1.5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1DN-20-08 | M20X1.5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1DN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1DN-24-08 | M24X1.5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1DN-36-16 | M36X2 | Z1"X11.5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1DN-42-16 | M42X2 | Z1"X11.5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1DN-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1DN-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 39.8 | 70.8 | 55 | 60 |
Hệ mét 1CN Nam 24° L.T. / NPT Nam 60° Tiếng Anh Giới thiệu
Hệ mét 1CN Nam 24° L.T. / NPT Male 60° là bộ phận bịt kín đa chức năng và độc đáo được thiết kế để thu hẹp khoảng cách giữa hệ thống Hệ mét và Hệ thống ren ống quốc gia (NPT). Con dấu cải tiến này cung cấp một kết nối an toàn và đáng tin cậy, đảm bảo hiệu suất không bị rò rỉ trên các tiêu chuẩn ren khác nhau.
24° L.T. Đầu đực hệ mét (ren bên trái) của phốt này được gia công chính xác để phù hợp với hệ thống ống hệ mét, mang lại kết nối chắc chắn và an toàn. Thiết kế thon gọn của nó đảm bảo vừa khít và hiệu quả bịt kín tối đa.
Mặt khác, đầu NPT đực 60° tương thích với ren ống NPT tiêu chuẩn, cho phép tích hợp liền mạch vào các hệ thống dựa trên NPT. Đệm kín hình nón 60° mang lại đặc tính bịt kín tuyệt vời, chịu được áp suất cao và đảm bảo kết nối lâu dài, chống rò rỉ.
Được sản xuất từ vật liệu chất lượng cao, 1CN Metric Male 24° L.T. / NPT Male 60° có khả năng chống ăn mòn và mài mòn, đảm bảo hiệu suất đáng tin cậy ngay cả trong môi trường công nghiệp khắc nghiệt. Thiết kế luồng kép của nó cho phép dễ dàng thích ứng và linh hoạt trong các cấu hình đường ống khác nhau.
Cho dù bạn đang kết nối hệ thống số liệu và NPT trong thủy lực, khí nén hoặc các ứng dụng dựa trên chất lỏng khác, 1CN Metric Male 24° L.T. / NPT Male 60° cung cấp giải pháp bịt kín chắc chắn và đáng tin cậy. Kỹ thuật chính xác và vật liệu chất lượng cao đảm bảo hiệu suất tối ưu và hoạt động không bị rò rỉ.
Tóm lại, Hệ mét 1CN Nam 24° L.T. / NPT Male 60° là thành phần bịt kín linh hoạt và đáng tin cậy giúp thu hẹp khoảng cách giữa hệ thống hệ mét và hệ thống NPT. Thiết kế ren kép độc đáo và kết cấu chất lượng cao khiến nó trở thành lựa chọn đáng tin cậy cho các hệ thống chất lỏng công nghiệp, đảm bảo kết nối an toàn và đáng tin cậy.
