Phần số: 2C

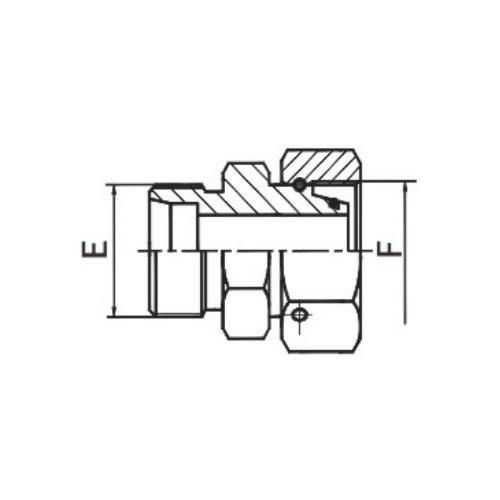

Mô tả: 2C METRIC NAM 24°/METRIC NỮ 24° L .T.
Mã chuyển đổi:
Vật chất: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: Thẳng

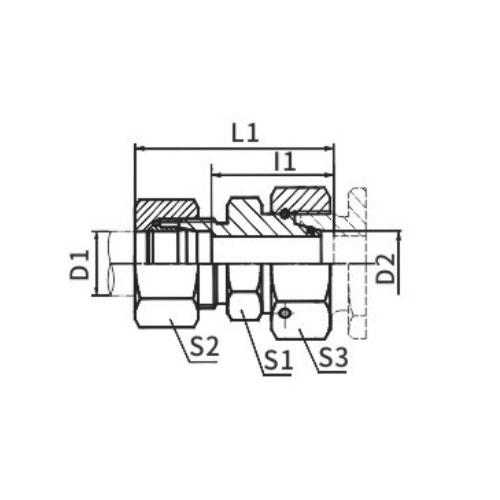

| PHẦN KHÔNG | CHỦ ĐỀ | ỐNG OD | KÍCH THƯỚC | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | |
| 2C-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
Hệ mét 2C Nam 24°/Hệ mét Nữ 24° L.T. Giới thiệu tiếng Anh
Hệ mét 2C Nam 24°/Hệ mét Nữ 24° L.T. (Luồng bên trái) là một đầu nối được gia công chính xác được thiết kế để cung cấp kết nối an toàn và không bị rò rỉ giữa hai hệ thống ren hệ mét. Thành phần này cung cấp một giải pháp mạnh mẽ cho hệ thống chất lỏng, đảm bảo hiệu suất đáng tin cậy trong nhiều ứng dụng công nghiệp.
Đầu đực theo hệ mét của đầu nối 2C có độ côn 24°, khớp hoàn hảo với đầu cái theo hệ mét tương ứng, cũng có độ côn 24°. Thiết kế dạng côn này tạo ra một lớp bịt kín chắc chắn và an toàn, ngăn ngừa rò rỉ và đảm bảo hiệu suất tối ưu.
Cấu hình ren trái (L.T.) của đầu cái bổ sung thêm một lớp bảo mật và ổn định cho kết nối. Các luồng bên trái ít phổ biến hơn, khiến việc truy cập và tháo gỡ trái phép trở nên khó khăn hơn, nâng cao tính an toàn chung của hệ thống.
Được sản xuất từ vật liệu chất lượng cao, 2C Metric Male 24°/Metric Female 24° L.T. Đầu nối được thiết kế để chịu được sự khắc nghiệt của môi trường áp suất cao và nhiệt độ cao. Nó có khả năng chống ăn mòn và bền, đảm bảo độ tin cậy và hiệu suất lâu dài.
Kỹ thuật chính xác của đầu nối này đảm bảo khớp nối trơn tru và an toàn, giảm thiểu nguy cơ rò rỉ và tối đa hóa hiệu suất hệ thống. Tính linh hoạt của nó cho phép nó được sử dụng trong nhiều hệ thống chất lỏng khác nhau, bao gồm thủy lực, khí nén và các ứng dụng công nghiệp khác.
Tóm lại, Hệ mét 2C Nam 24°/Hệ mét Nữ 24° L.T. Đầu nối là bộ phận bịt kín chắc chắn và đáng tin cậy được thiết kế cho các hệ thống ren hệ mét. Thiết kế côn được chế tạo chính xác, cấu hình ren bên trái và vật liệu chất lượng cao khiến nó trở thành giải pháp đáng tin cậy cho các kết nối an toàn và không bị rò rỉ trong các hệ thống chất lỏng công nghiệp khác nhau.
