Phần số: 2D9
Mô tả: 2D 90° METRIC MALE 24° H.T.
Mã chuyển đổi:
Vật chất: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: 90°

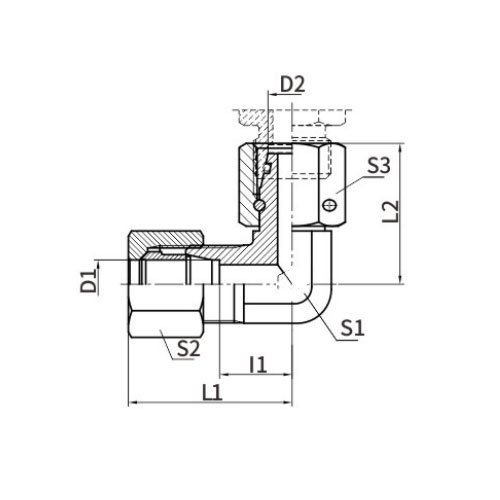

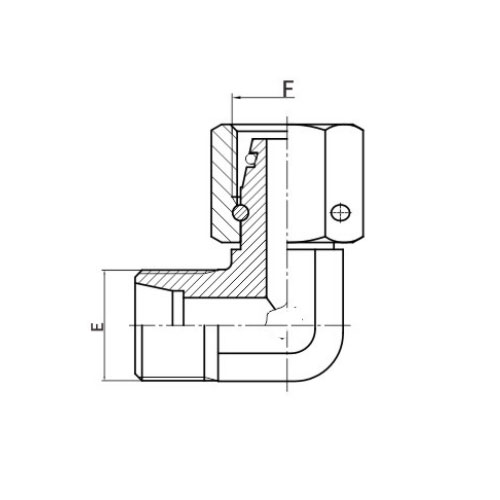

| PHẦN SỐ. | CHỦ ĐỀ | ỐNG OD | KÍCH THƯỚC | |||||||
| E | F | D1 | D2 | 11 | L1 | L2 | S1 | S2 | S3 | |
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
Hệ mét 2D9 Nam 24° H.T. Giới thiệu tiếng Anh
Số liệu 2D9 Nam 24° H.T. (Mô-men xoắn cao) là thành phần được thiết kế chính xác để cung cấp kết nối an toàn và đáng tin cậy trong các hệ thống ren hệ mét. Con dấu độc đáo này được tối ưu hóa cho các ứng dụng mô-men xoắn cao, đảm bảo hiệu suất mạnh mẽ và không bị rò rỉ.
Đầu đực theo hệ mét của 2D9 có độ côn 24°, được chế tạo tỉ mỉ để mang lại độ khít và bịt kín đặc biệt. Thiết kế côn này không chỉ đảm bảo kết nối vừa khít mà còn cho phép lắp đặt và tháo rời dễ dàng, trở thành sự lựa chọn thuận tiện cho công việc bảo trì và sửa chữa.
Khả năng mô-men xoắn cao của bộ phận này đạt được nhờ kết cấu chắc chắn và vật liệu chất lượng cao. Nó được chế tạo để chịu được sự khắc nghiệt của các ứng dụng áp suất cao và nhiệt độ cao, khiến nó phù hợp với nhiều hệ thống chất lỏng công nghiệp.
Hệ mét 2D9 Nam 24° H.T. còn có khả năng chống ăn mòn và bền bỉ, đảm bảo hoạt động lâu dài ngay cả trong điều kiện môi trường khắc nghiệt. Độ bền này kết hợp với đặc tính bịt kín an toàn khiến nó trở thành lựa chọn lý tưởng cho các kết nối quan trọng trong đó độ tin cậy là tối quan trọng.
Tóm lại, Hệ mét 2D9 Nam 24° H.T. là thành phần bịt kín đáng tin cậy và hiệu suất cao được thiết kế cho các hệ thống ren hệ mét. Độ côn được thiết kế chính xác, khả năng mô-men xoắn cao và kết cấu bền bỉ khiến nó trở thành giải pháp đáng tin cậy cho các kết nối an toàn và không bị rò rỉ trong các ứng dụng công nghiệp khác nhau.
