Phần số: AQ
Mô tả: AQ METRIC MALE 74° CONE TEE
Mã chuyển đổi:
Vật chất: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: TEE

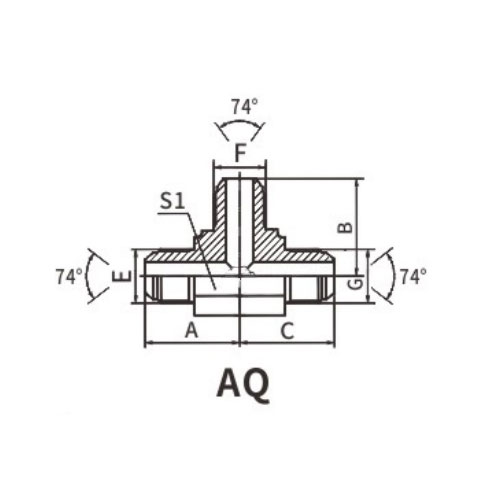

| PHẦN KHÔNG | CHỦ ĐỀ | ỐNG OD, | KÍCH THƯỚC | ||||||
| E | G | D1,D2,D3 | A | B | C | S1 | S2,S3,S4 | ||
| AQ-14 | M14X1.5 | M14X1.5 | M14X1.5 | 8 | 27 | 27 | 27 | 14 | 17 |
| AQ-16 | M16X1.5 | M16X1.5 | M16X1.5 | 10 | 29.5 | 29.5 | 29.5 | 16 | 19 |
| AQ-18 | M18X1.5 | M18X1.5 | M18X1.5 | 12 | 34 | 34 | 34 | 19 | 22 |
| AQ-22 | M22X1.5 | M22X1.5 | M22X1.5 | 14 | 37.5 | 37.5 | 37.5 | 22 | 27 |
| AQ-27 | M27X1.5 | M27X1.5 | M27X1.5 | 18 | 41.5 | 41.5 | 41.5 | 27 | 32 |
| AQ-33 | M33X2 | M33X2 | M33X2 | 22 | 49.5 | 49.5 | 49.5 | 33 | 38 |
AQ Metric Nam 74° Cone Tee Giới thiệu tiếng Anh
AQ Metric Male 74° Cone Tee là thành phần hệ thống chất lỏng được chế tạo chính xác được thiết kế để mang lại hiệu suất và độ tin cậy tối ưu trong nhiều ứng dụng công nghiệp. Bộ nối chữ T độc đáo này có một đầu ren đực theo hệ mét và một đầu bịt hình nón 74°, mang lại kết nối an toàn và không bị rò rỉ để truyền chất lỏng.
Ren hệ mét được thiết kế để kết hợp hoàn hảo với ren cái tương ứng, đảm bảo vừa khít và an toàn. Hệ thống ren này được sử dụng rộng rãi trong các hệ thống đường ống dựa trên hệ mét, cho phép tích hợp liền mạch vào các ứng dụng hệ thống hỗn hợp.
Miếng đệm hình nón 74° ở đầu bên kia của tee tạo ra kết nối chắc chắn và chống rò rỉ. Thiết kế côn của hình nón đảm bảo bịt kín khi kết nối với cổng hình nón cái tương thích, mang lại kết nối an toàn có thể chịu được áp suất và nhiệt độ cao.
Cấu hình tee của đầu nối này cho phép phân phối chất lỏng thuận tiện theo ba hướng. Tính năng này đặc biệt hữu ích trong các hệ thống yêu cầu chất lỏng được định tuyến đến nhiều điểm đến, chẳng hạn như đường nhánh hoặc ống góp.
Được sản xuất từ vật liệu chất lượng cao, AQ Metric Male 74° Cone Tee có khả năng chống ăn mòn và bền bỉ, đảm bảo độ tin cậy và hiệu suất lâu dài. Nó phù hợp để sử dụng trong nhiều hệ thống chất lỏng công nghiệp, bao gồm thủy lực, khí nén và các ứng dụng truyền chất lỏng và khí khác.
Tóm lại, AQ Metric Male 74° Cone Tee là thành phần hệ thống chất lỏng mạnh mẽ và đáng tin cậy được thiết kế để mang lại hiệu suất tối ưu trong các ứng dụng công nghiệp. Hệ thống ren và bịt kín được thiết kế chính xác, cùng với cấu hình chữ T, khiến nó trở thành giải pháp đáng tin cậy để truyền chất lỏng an toàn và hiệu quả trong nhiều hệ thống đường ống.
