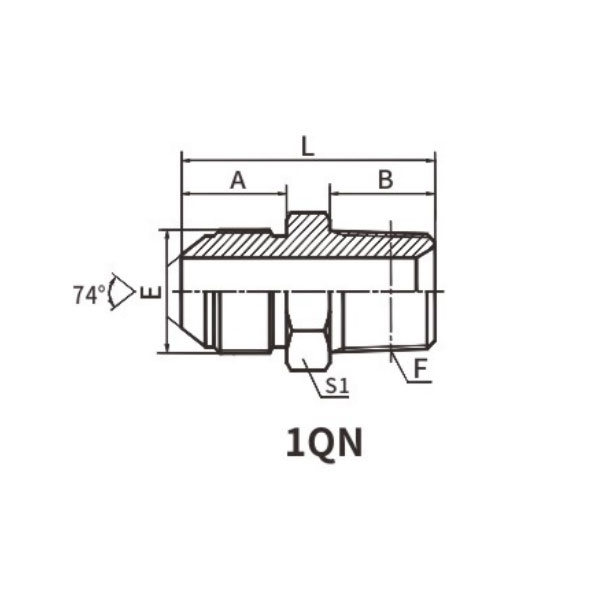

Phần số: 1QN
Mô tả: 1QN METRIC MALE 74° CONE/NPT MALE
Mã chuyển đổi:
Chất liệu: Thép cacbon 45 #
Xử lý bề mặt: Kẽm, Mạ Cr3+, Trắng trong
Giờ chống ăn mòn: 120h hoặc lâu hơn
Bằng cấp: Thẳng
| PHẦN SỐ. | CHỦ ĐỀ | TUBE.D. | KÍCH THƯỚC | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4"X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN Metric Nam 74° Cone/NPT Nam Tiếng Anh Giới thiệu
Đầu nối 1QN Metric Male 74° Cone/NPT Male là một thành phần được thiết kế chính xác để cung cấp kết nối an toàn và đáng tin cậy giữa hệ thống Metric và National Pipe Thread (NPT). Con dấu độc đáo này mang lại hiệu suất mạnh mẽ và không bị rò rỉ, khiến nó trở thành lựa chọn lý tưởng cho các hệ thống chất lỏng công nghiệp khác nhau.
Đầu đực theo hệ mét của đầu nối 1QN có thiết kế hình nón 74°, kết hợp hoàn hảo với đầu đực NPT tương ứng. Cấu hình dạng côn này tạo ra lớp bịt kín chắc chắn và an toàn, đảm bảo kết nối vừa khít và không bị rò rỉ.
Ren nam NPT là một hệ thống ren tiêu chuẩn được sử dụng rộng rãi ở Hoa Kỳ để kết nối đường ống và ống. Khả năng tương thích của nó với đầu đực hệ mét hình nón 74° cho phép tích hợp liền mạch vào các ứng dụng hệ thống hỗn hợp, trong đó sử dụng cả thành phần hệ mét và NPT.
Được sản xuất từ vật liệu chất lượng cao, đầu nối 1QN Metric Male 74° Cone/NPT Male được thiết kế để chịu được sự khắc nghiệt của môi trường áp suất và nhiệt độ cao. Nó có khả năng chống ăn mòn và bền, đảm bảo độ tin cậy và hiệu suất lâu dài.
Kỹ thuật chính xác của đầu nối này đảm bảo khớp nối trơn tru và an toàn, giảm thiểu nguy cơ rò rỉ và tối đa hóa hiệu suất hệ thống. Tính linh hoạt của nó cho phép nó được sử dụng trong nhiều ứng dụng công nghiệp, bao gồm thủy lực, khí nén và các hệ thống chất lỏng khác.
Tóm lại, đầu nối 1QN Metric Male 74° Cone/NPT Male là bộ phận bịt kín mạnh mẽ và đáng tin cậy được thiết kế cho các ứng dụng hệ thống hỗn hợp. Thiết kế côn được thiết kế chính xác, khả năng tương thích với cả hệ thống ren hệ mét và NPT, cùng vật liệu chất lượng cao khiến nó trở thành giải pháp đáng tin cậy cho các kết nối an toàn và không rò rỉ trong các hệ thống chất lỏng công nghiệp khác nhau.
